Qual è il principio di funzionamento del generatore di ossigeno PSA (Pressure Swing Adsorption)?

L’ossigeno rappresenta il 21% dell’aria, quindi produrre ossigeno dall’aria è senza dubbio conveniente per i clienti. Il generatore di ossigeno "Jiangsu Luoming" utilizza l'aria come fonte d'aria e adotta la tecnologia di adsorbimento con oscillazione della pressione.

Il generatore di ossigeno ad adsorbimento con oscillazione di pressione è un setaccio molecolare di zeolite come adsorbente, l'uso dell'adsorbimento di pressione, il principio di desorbimento della pressione di adsorbimento e il rilascio di azoto dall'aria, in modo da separare le apparecchiature di automazione dell'ossigeno. Il setaccio molecolare della zeolite è una sorta di processo di elaborazione del passaggio speciale. Le sue caratteristiche di passaggio gli consentono di ottenere la separazione cinetica di O2 e N2. L'effetto di separazione del setaccio molecolare zeolite su O2 e N2 si basa sulla leggera differenza nei diametri cinetici dei due gas. Le molecole di N2 hanno una velocità di diffusione più rapida nei micropori del setaccio molecolare di zeolite, mentre le molecole di O2 hanno una velocità di diffusione più lenta. La diffusione dell'acqua e della CO2 nell'aria compressa non è molto diversa da quella dell'azoto. Ciò che alla fine esce dalla torre di adsorbimento sono le molecole di ossigeno.

Il principio dell'adsorbimento con oscillazione di pressione è l'uso delle caratteristiche di adsorbimento della selezione del setaccio molecolare della zeolite, l'uso dell'adsorbimento a pressione, il ciclo di desorbimento sotto vuoto, in modo che l'aria compressa entri alternativamente nella torre di adsorbimento per ottenere la separazione dell'aria, in modo da produrre continuamente ossigeno del prodotto di elevata purezza.

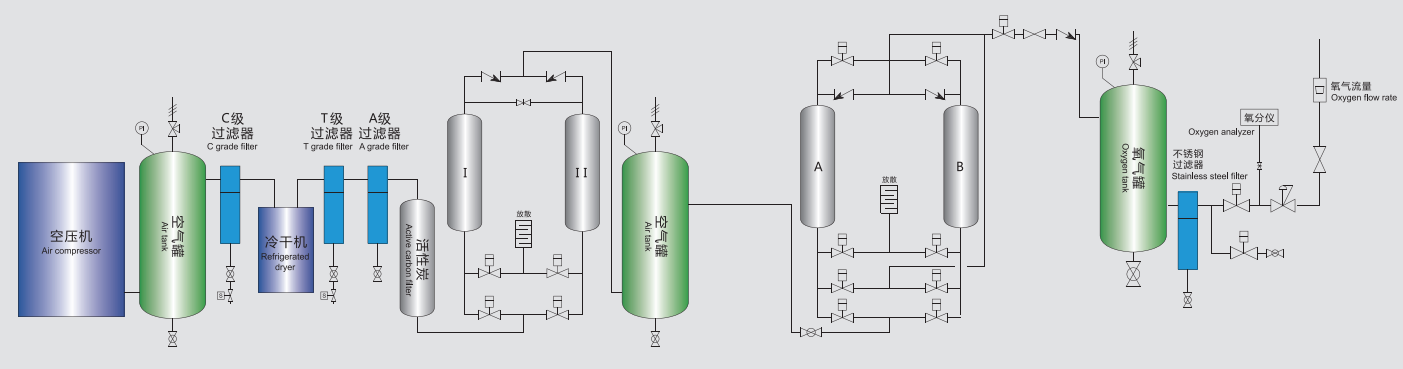

Dopo che l'aria è stata compressa dal compressore d'aria, dopo la rimozione della polvere, la rimozione dell'olio e l'essiccazione, entra nel serbatoio di stoccaggio dell'aria, entra nella torre di adsorbimento sinistra attraverso la valvola di aspirazione dell'aria e la valvola di aspirazione sinistra, la pressione della torre aumenta, le molecole di azoto nell'aria compressa vengono assorbite dal setaccio molecolare di zeolite e l'ossigeno non assorbito passa attraverso il letto di adsorbimento e entra nel serbatoio di stoccaggio dell'ossigeno attraverso la valvola di produzione del gas sinistra e la valvola di produzione del gas ossigeno. Questo processo è chiamato aspirazione sinistra. La durata è di circa sessanta secondi. Dopo la fine del processo di aspirazione sinistro, la torre di adsorbimento sinistra e la torre di adsorbimento destra sono collegate tramite la valvola di equalizzazione della pressione, in modo che la pressione delle due torri sia bilanciata, questo processo è chiamato equalizzazione della pressione e la durata è compresa tra 3 e 5 secondi. Al termine dell'equalizzazione della pressione, l'aria compressa entra nel serbatoio dell'ossigeno attraverso la valvola di aspirazione dell'aria e la valvola di aspirazione destra. Questo processo è chiamato giusta aspirazione e la durata è di circa sessanta secondi. Allo stesso tempo, l'ossigeno assorbito dal setaccio molecolare di zeolite nella torre di adsorbimento sinistra viene rilasciato nell'atmosfera attraverso la riduzione della pressione della valvola di scarico sinistra. Al contrario, quando la colonna di sinistra adsorbe, anche la colonna di destra desorbe. Per scaricare completamente nell'atmosfera l'azoto rilasciato dalla decompressione nel setaccio molecolare, l'ossigeno viene convogliato attraverso una valvola di soffiaggio inverso normalmente aperta verso la torre di adsorbimento di desorbimento e l'ossigeno nella torre inversa viene espulso dalla torre di adsorbimento. Questo processo è chiamato contraccolpo e va di pari passo con il desorbimento. Dopo la fine dell'aspirazione destra, accedere al processo di bilanciamento della pressione, quindi passare al processo di aspirazione sinistra e continuare il ciclo.

Trova il generatore di ossigeno PSA adatto alle tue esigenze presso la purificazione Jiangsu Luoming

A Jiangsu Luoming lavoriamo su apparecchiature di separazione dell'aria per sistemi PSA da oltre 25 anni. Abbiamo una tecnologia matura, un servizio professionale, un prezzo ragionevole. Disponiamo di casi in vari settori applicativi di generatori di ossigeno e possiamo consigliare il giusto tipo di generatore di ossigeno in base alle vostre esigenze.
